System ogrzewania to zespół urządzeń i instalacji służących do pozyskania i rozprowadzenia ciepła w budynku. Składa się on ze źródła oraz systemu dystrybucji ciepła.
3.1 Systemy ogrzewania ze względu na źródło zasilania dzielimy na:
- gazowe,
- olejowe,
- węglowe,
- elektryczne,
- ciepło z miejskiej sieci cieplnej,
- odnawialne (słońce, grunt, powietrze, woda, wiatr).
3.2 Źródła ciepła
Tradycyjne:
- Kotły węglowe, olejowe i gazowe
- Kotły elektryczne (kosztowne ze względu na koszty energii elektrycznej)
- Kominki opalane drewnem
Alternatywne:
- Nowoczesne kotły gazowe (np. kondensacyjne kotły gazowe)
- Przydomowe kompaktowe kotłownie na biomasę (np. kotły na pellet)
- Pompy ciepła
- Panele solarne (głównie na potrzeby ciepłej wody)
3.3 Centralne ogrzewanie
Podział instalacji centralnego ogrzewania
Ze względu na rodzaj czynnika grzewczego:
- Wodne (grawitacyjne lub pompowe)
- Parowe pary niskoprężnej
- Powietrzne
- Elektryczne
Ze względu na rodzaj źródła ciepła:
- Kotły na paliwo stałe lub ciekłe
- Kotły gazowe
- Pompy ciepła
Ze względu na rodzaj elementu przekazującego ciepło:
- Grzejniki
- Ogrzewanie podłogowe i ścienne
- Anemostaty
- Kratki grzewcze
3.4 System grzewczy

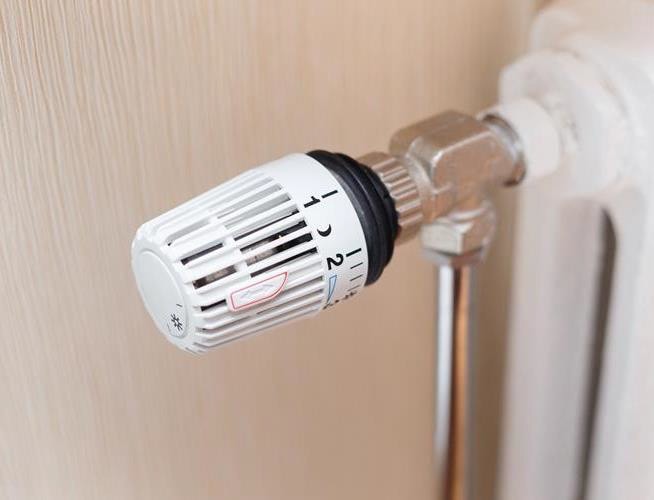

Zawory termostatyczne (jeśli takie istnieją)
Warto nimi regulować temperaturę aby nie grzać na próżno i niepotrzebnie. W pomieszczeniu mieszkalnym w celu utrzymania komfortu cieplnego powinna być utrzymywana stała temperatura wynosząca 20°C i 24°C w łazience. Ponadto podczas dłuższej nieobecności mieszkańców zawory termostatyczne powinno się częściowo przykręcać, jednak nie należy przymykać ich zbyt mocno, aby nie wychłodzić pomieszczenia.
Grzejniki
Ważne jest również, aby w żaden sposób nie obudowywać grzejników bo ogranicza to cyrkulację ciepła. Można sobie pozwolić jedynie na półkę nad grzejnikiem, ale oddaloną o co najmniej 20cm powyżej grzejnika.
Rodzaje grzejników:

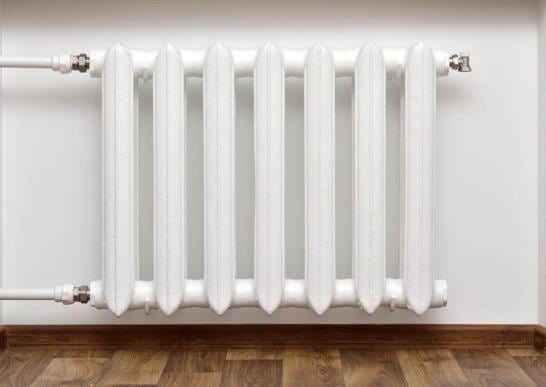

Żeliwne

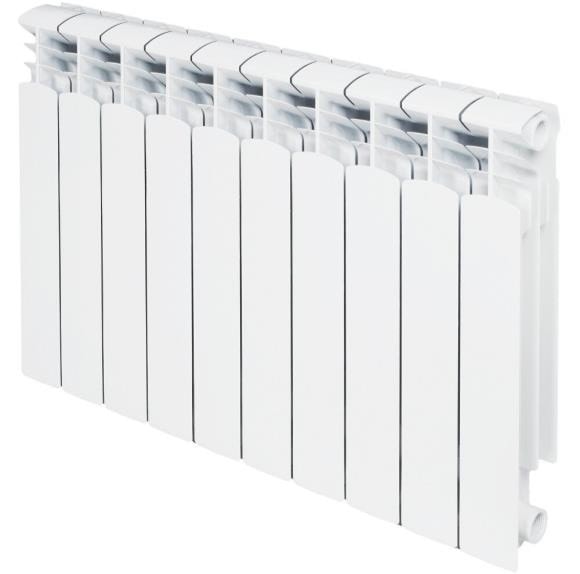

Aluminiowe

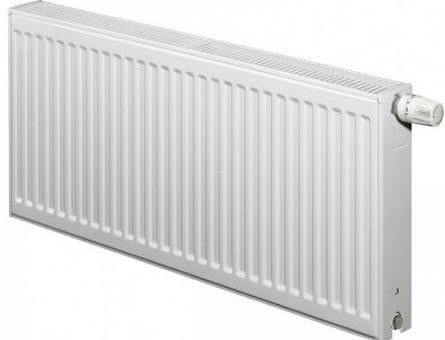

Stalowe – płytowe
3.5 Instalacje przygotowania ciepłej wody użytkowej
Rozróżnia się dwa podstawowe systemy przygotowania c.w.u:
Indywidualne:
Ciepła woda najczęściej przygotowywana w podgrzewaczach z wykorzystaniem energii elektrycznej, gazu lub paliw stałych. Układy biwalentne, gdy podgrzewacze c.w.u są zasilane kilkoma rodzajami energii, np. paliwem stałym i elektrycznym.
Stosowane są w małych domach jednorodzinnych lub mieszkaniach oraz tam gdzie nie ma możliwości wykonania systemu centralnego.
Centralne:
W centralnych systemach przygotowania ciepłej wody stosuje się najczęściej kotły na paliwa stałe, gazowe lub ciekłe. Coraz częściej stosowane są też pompy ciepła oraz instalacje solarne (panele fotowoltaiczne oraz kolektory słoneczne).
Niemal w każdym przypadku oprócz rur rozprowadzających wodę zimną i ciepłą układa się również obwód cyrkulacyjny (zwykle o niewielkim przekroju), odpowiadającym za utrzymanie stałej temperatury w punktach poboru. Instalacja dystrybucyjna i obieg cyrkulacyjny są głównymi źródłami strat ciepła dlatego bardzo ważna jest odpowiednia izolacja danych przewodów.
Urządzenia do podgrzewania wody ciepłej można podzielić biorąc pod uwagę:
Źródło energii:
- paliwo stałe
- paliwo płynne
- energia elektryczna (podgrzewacze pojemnościowe, przepływowe)
- energia słoneczna
- energia geotermiczna
Konstrukcję:
- Pojemnościowe – woda po podgrzaniu jest przechowywana w zbiorniku w stanie gotowości na jej pobór
- Przepływowe – podgrzewana jest tylko ta ilość wody, na jaką jest aktualnie zapotrzebowanie
Zasięg działania
- Jednoczerpalne – służą do obsługi jednego małego przyboru (umywalka)
- Wieloczerpalne – służą do przygotowania wody dla kilku przyborów sanitarnych

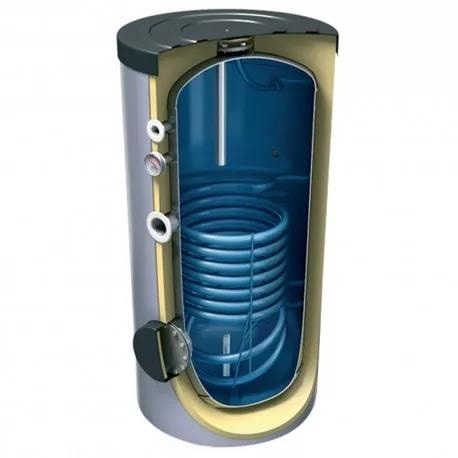

Zasobniki
Zasobniki potrzebne są ze względu na nagłe większe zapotrzebowanie na c.w.u. (np. podczas
kąpieli).
Rodzaje:
- Z wężownicą
- Warstwowe
Zmniejszenie pojemności zasobnika:
- Istnieje możliwość podgrzewania wody w zasobnikach do parametrów przekraczających nasze zapotrzebowanie (np. 60°C). Należy jednak pamiętać, że pompy ciepła najczęściej nie umożliwią nam osiągnięcia takich parametrów co doprowadzi do większego zużycia energii elektrycznej.
- Rozwiązaniem pozwalającym na zwiększenie ilości ciepłej wody z mniejszego zasobnika jest wykorzystanie zasobników warstwowych. W takim rozwiązaniu c.w.u. jest podgrzewana na bieżąco dużo szybciej, co pozwala na zmniejszenie wielkości zasobnika bez utraty wydajności.
Przy doborze wielkości zasobnika należy pamiętać o uwzględnieniu liczby i nawyków domowników oraz standardzie wyposażenia budynku lub mieszkania odpowiednio zwiększając średnie zużycie c.w.u.
Możliwości oszczędzania wody

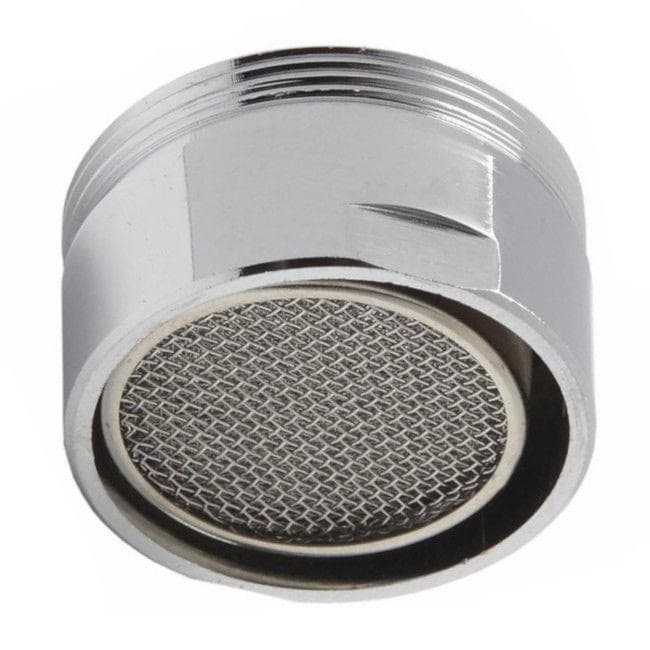

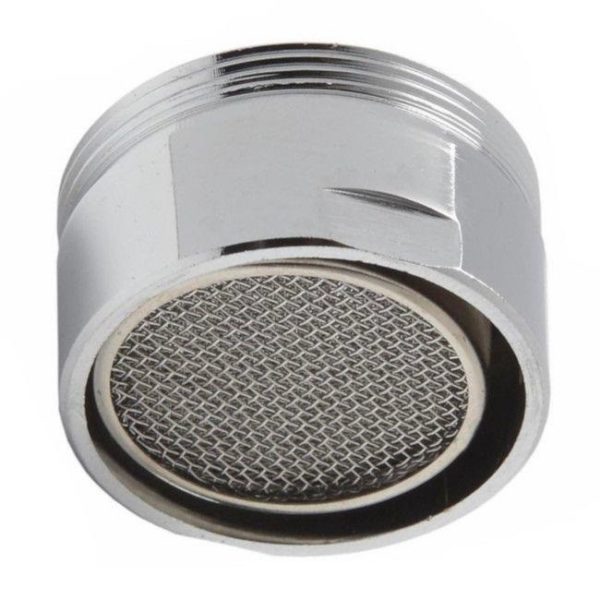

Perlatory
Urządzenia te są najczęściej stosowane w bateriach umywalkowych, zlewozmywakowych oraz bidetowych. Działanie perlatora polega na wytworzeniu mieszaniny wodno-powietrznej.
Ograniczniki wypływu
Urządzenia te są najczęściej stosowane w bateriach umywalkowych, zlewozmywakowych oraz bidetowych. Działanie perlatora polega na wytworzeniu mieszaniny wodno-powietrznej.

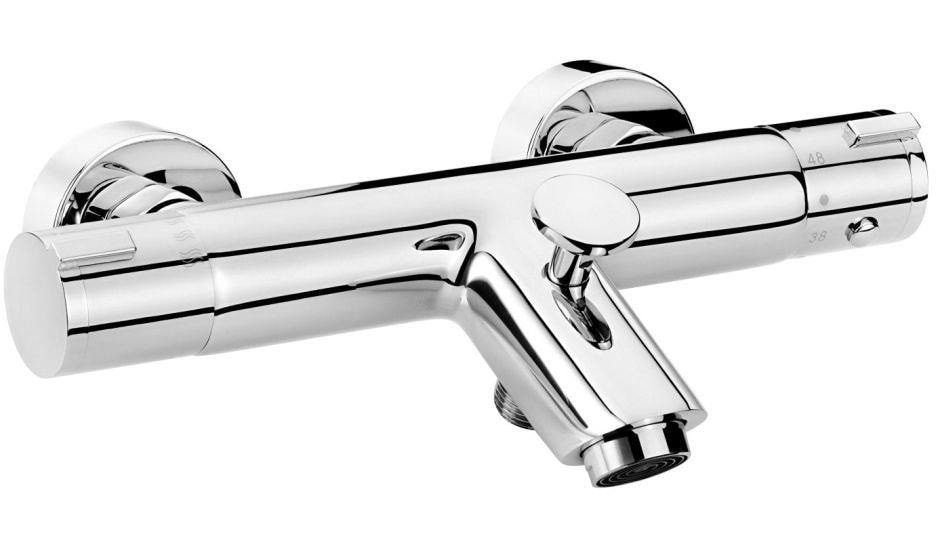

Baterie termostatyczne (regulacja ręczna i elektroniczna)
Baterie termostatyczne najczęściej są stosowane jako baterie wannowe i prysznicowe. Baterie te utrzymują stałą temperaturę wypływającej wody. Wyposażone są w głowice termostatyczne umożliwiające ustawienie odpowiedniej temperatury. Posiadają również wbudowany tzw. „przycisk oszczędnościowy” działający na zasadzie mniejszego przepływu strumienia wody.
Można również spotkać baterie z elektroniczną regulacją temperatury. Są to przeważnie baterie bezdotykowe sterowane elektronicznie (wypływ wody uruchamia się automatycznie gdy pod wylewkę podstawimy ręce).
Baterie bezdotykowe
Woda zaczyna wypływać w momencie zbliżania się rąk do baterii i automatycznie przestaje płynąć po umyciu rąk. Baterie te wyposażone są w fotokomórkę, która automatycznie steruje włączaniem i wyłączaniem wypływu wody.
Baterie bezdotykowe pozwalają na szczególną dbałość o higienę i najczęściej montowane są w miejscach, gdzie wymagane są bardzo sterylne warunki (gabinety lekarskie, szpitale, laboratoria, itp. Umieszczane są również w miejscach publicznych, w restauracjach, centrach handlowych, aby wyeliminować możliwość pozostawienia odkręconego kurka.
Baterie dwuuchwytowe i jednouchwytowe
Baterie jednouchwytowe są dzisiaj praktycznie używane w każdym oszczędnym gospodarstwie domowym. Porównując baterię tradycyjną dwuuchwytową z jednouchwytową możemy stwierdzić, iż bardziej oszczędne i wygodniejsze w użytkowaniu są baterie jednouchwytowe, ponieważ można szybciej ustawić żądaną temperaturę wypływającej wody, a także szybsze jest jej otwarcie i zamknięcie. Baterie te wyposażone są w mieszacz umożliwiający utrzymanie przez cały czas takiej samej pozycji wody ciepłej i zimnej.
Pralki i zmywarki do naczyń
Dzisiejsze pralki posiadają funkcję umożliwiającą ustawienie programów oszczędnych (np pół wsadu) Dzięki tej opcji następuje mniejszy pobór wody przez pralkę Nowoczesne pralki potrafią również dobrać ilość wody do ciężaru pranych ubrań.
Zmywarki pozwalają na kilkakrotne oszczędności w stosunku do zmywania ręcznego pod bieżącą wodą, ale tylko pod warunkiem, że zmywarkę zapełnimy całkowicie.
